Wzmacniacz zintegrowany pracujący na lampach mocy 300B w ukladzie single–ended

Yaqin MS-500B to wzmacniacz lampowy hi-fi pracujący w układzie single-ended o mocy 2×8,5W w klasie A w trybie triodowym.
Pracuje w szerokim zakresie pasma częstotliwości 5Hz-40kHz (-2dB), posiada wyjście słuchawkowe i pilot zdalnego sterowania wzmocnieniem i selektorem wejscia sygnalu. Wzmacniacz reprodukuje bardzo wyrównany dźwięk, bez żadnych przebarwień.

Bardzo dobrze oddaje scenę z dużą iloscia detali. Brak jakichkolwiek przydźwięków czy szumów to zaleta wynikająca z zastosowania wysokiej jakości transformatorów firmy Stalloy. Wzmaczniacz doskonale radzi sobie z wysterowaniem kolumn o sprawności rzędu 86-87dB. Dedykowany jest szczególnie dla kolumn zbudowanych w typowej obudowie zamkniętej (Compact) bez tunelu bass-reflex. Najlepiej współpracuje z kolumnami o wyższej impedancji.

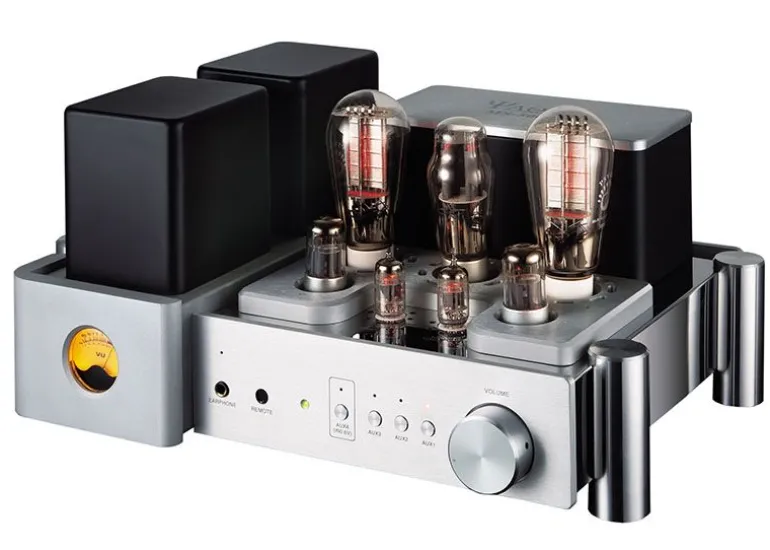

Yaqin MS-500B jest wzmacniaczem lampowym opartym na 2 lampach mocy 300B (legendarna trioda bezpośrednio żarzona) oraz 4 lampach sterujących: 6N8P x 2 oraz 12AU7 x 2. W układzie prostownika zamiast diod krzemowych zastosowano podwójną diodę prostowniczą 5U4GB (zam. 5Z3P lub CV841). Ten model jest wyposażony w automatyczną regulację biasu lamp mocy.

We wzmacniaczu zastosowano układ chroniący lampy przy procedurze startu. Po włączeniu napięcia zasilającego, wzmacniacz przechodzi w stan mute – na przednim panelu świeci się odpowiednia dioda. Przez kilkadziesiąt sekund jest podawane do lamp napięcie żarzenia, po czym do lamp wejściowych podawane jest napięcie anodowe. Po kilku sekundach napięcie anodowe podawane jest też do stopnia wyjściowego, a wzmacniacz przechodzi w stan gotowości. Cała procedura zajmuje ok. 40s.

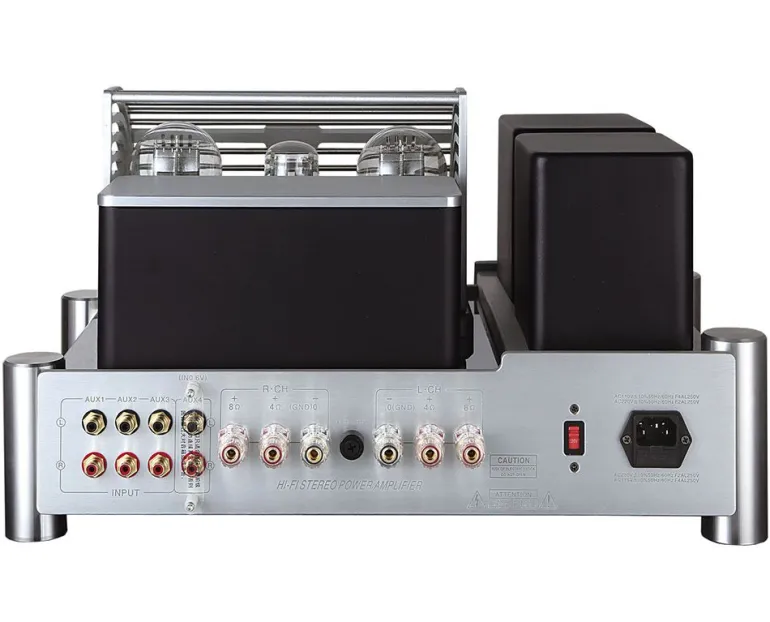

W zasilaczu tego wzmacniacza zastosowano osobne transformatory zasilające, dławiki i filtry, co umożliwia całkowitą izolację poszczególnych stopni i kanałów urządzenia. Zastosowano kondensatory o dużych pojemnościach w układach filtrujących tętnienie sieci. Na przednim panelu umiejscowiono wskaźnik poziomu wysterowania VU, wyjście słuchawkowe, 4 przełączniki selektora wejść, oraz pokrętło potencjometru. Regulacja wzmocnienia odbywa się także za pomocą pilota który uruchamia serwo mechanicznie połączone z potencjometrem. Z tyłu wzmacniacza są cztery wejścia liniowe RCA oraz wyjścia mocy dla głośników 4 i 8 Ω.

Do wzmacniacza dodawany jest solidny pilot aluminiowy do zmiany głośności oraz wyboru wejść oraz kabel zasilający.

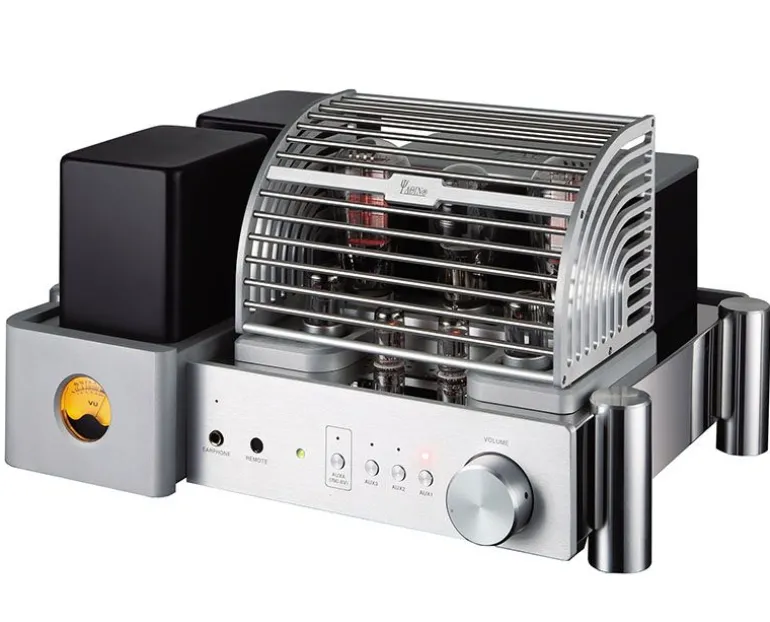

Cała konstrukcja urządzenia jest umieszczona w solidnej obudowie. Klatka ochronna na lampy mocy zbudowana jest z aluminium.
W konstrukcji zastosowano transformatory firmy STALLOY, wysokiej jakości rezystory metalizowane, selekcjonowane kondensatory elektrolityczne.

Wzmacniacz jak na tak małą moc gra dość dynamicznie, z dobrym głębokim basem i bardzo dobrym rozciągnięciem na drugim skraju pasma. Szybko daje się zauważyć rozdzielczość, głównie w zakresie tonów średnich i wysokich. Nic się nie zlewa, detale nie giną pod natłokiem innych dźwięków. Średnica jest mocna z bardzo dobrą separacją głosów, szczegółowa i czysta.

Charakter wysokich tonów jest delikatny z dużą detalicznością. Nie jest rozlazły i słabo kontrolowany. Mikrodynamika wzmacniacza jest na dość wysokim poziomie. W całym pasmie słychać wszystkie drobne uderzenia, dmuchnięcia, szarpnięcia.

Specyfikacja:
Moc wyjściowa:    2x 8.5W (4Ω lub 8Ω)
Pasmo przenoszenia    5Hz – 40KHz ±2 dB
THD    1.4% at 1 kHz
S/N    >84 dB, Class A
Czułość wejścia    3 x Aux: 0.2V, 1 x Aux: 0,6V
Dopuszczalna impedancja głośników    4Ω, 8Ω
Zalecana impedancja słuchawek    32Ω
Zastosowane typy lamp    300B x 2, 6N8P x 2, 12AU7 x 2, 5Z3P x 1
Zasilanie    220-240 V / 50Hz
Wymiary    590×470×380 mm, W x D x H
Waga    29 kg
Gwarancja    24 miesiące
