TEAC PD-505T

Transport płyt CD Teac PD-505T
W oparciu o naszą oryginalną konstrukcję napędu CD zastosowaną w CD-5020A, która szczyci się wieloletnim rekordem użytkowania przez profesjonalne produkty, opracowaliśmy nowy projekt zoptymalizowany dla PD-505T. Wykorzystując pół-pływające mocowanie i nową konstrukcję obwodu napędu, uzyskaliśmy dokładny odczyt płyt CD z zachowaniem wysokiego poziomu czystości.

Półpływający mechanizm
Cały mechanizm CD jest zamontowany w stanie półpływającym, który nie jest całkowicie przymocowany do obudowy urządzenia. Ta konstrukcja, opracowana z niezwykłą starannością, zapobiega sprzężeniu zwrotnemu, które może mieć negatywny wpływ na odczyt CD, zapobiegając przenoszeniu wibracji generowanych przez silnik wrzeciona i siłownik na obudowę i powodowaniu wibracji współczulnych.

Aby wyeliminować wpływ na jakość dźwięku tłumików stosowanych podczas montażu komponentów napędu, zaprojektowaliśmy również miejsca, w których zastosowaliśmy na przykład sztywne metody mocowania, oraz rozważyliśmy ogólne tryby wibracji podczas tworzenia konstrukcji, która wykorzystuje zarówno sztywne, jak i elastyczne aspekty. W ten sposób zdaliśmy sobie sprawę, że odczyt płyt CD jest dokładniejszy i utrzymuje wyższy poziom czystości.

Obwód sterowania napędem o nowej konstrukcji
Szukając jeszcze wyższego poziomu zaprojektowaliśmy nowy układ sterowania napędem dla mechanizmu CD. Kontrolując silnik wrzeciona z delikatnym sprzężeniem zwrotnym, aby stworzyć naturalny stan obrotowy, uzyskaliśmy jeszcze bardziej nienaruszony i otwarty dźwięk. Ponadto zastosowano napęd BTL, który nie generuje hałasu przełączania, począwszy od wrzeciona, a także zawiera siłownik napędzający soczewkę przetwornika. Eliminuje to niewielkie wpływy na odczyt sygnału i zwiększa czystość sygnału.

Wejście zewnętrznego zegara 10 MHz

Dźwięk można jeszcze bardziej poprawić, wprowadzając sygnał zegara o jeszcze większej precyzji z zewnętrznego źródła. Co więcej, w cyfrowym systemie odtwarzania jakość dźwięku można nie tylko poprawić poprzez zwiększoną precyzję przesyłania strumieniowego, ale także zbudować cyfrowy system jeszcze wyższego poziomu, na przykład dzięki synchronizacji zegara z przetwornikiem cyfrowo-analogowym.

Całkowicie metalowa obudowa zapewnia zarówno odporność na wibracje, jak i stylowy wygląd w formacie A4, który mieści się na biurku
Ponieważ cała obudowa zbudowana jest z metalowych paneli odpornych na zewnętrzne zakłócenia, wtargnięcie zakłóceń elektromagnetycznych generowanych przez komputery i inne urządzenia jest tłumione. Pozwala to uzyskać czyste środowisko wewnętrzne z niewielkim hałasem, nawet w warunkach trudnych dla sprzętu audio.

Półpływający panel górny
Zastosowano półpływający górny panel. Górny panel nie jest przykręcony do obudowy śrubami. Zamiast tego jest częściowo zamocowany, zabezpieczony jedynie panelami bocznymi, realizując dźwięk zaszczepiony uczuciem otwartości.

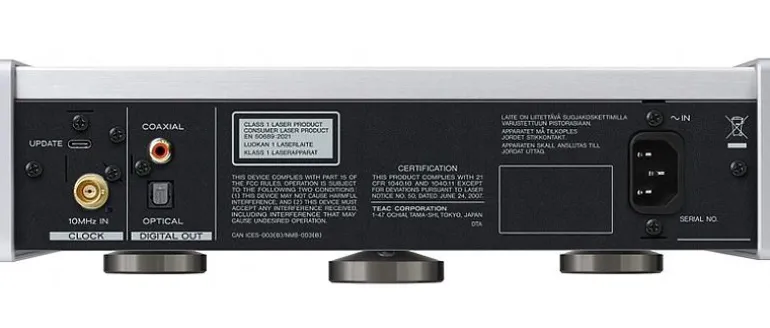

Parametry techniczne:

Sekcja CD Obsługiwane nośniki Audio CD (obsługiwane CD-R/CD-RW)

Cyfrowe wejścia audio Coaxial
Złącze RCA (pozłacane) × 1
Poziom wyjściowy 0,5Vp-p
Impedancja wyjściowa 75 Ω
Optyczne
Złącze TOS (JEITA RC5720C) × 1
Wejście synchronizacji zegara

Złącze BNC (pozłacane) × 1
Częstotliwość wejściowa 10MHz
Impedancja wejściowa 50 Ω
Poziom wejściowy
Fala prostokątna Odpowiednik poziomu TTL
Sinusoida 0,5 do 1,0 Vrms

Pobór energii 4W
Zasilanie w trybie gotowości 0,3 W
Całkowite wymiary 290 (szer.) × 84,5 (wys.) × 248,8 (gł.) mm (w tym elementy wystające)
Waga 4,0 kg
