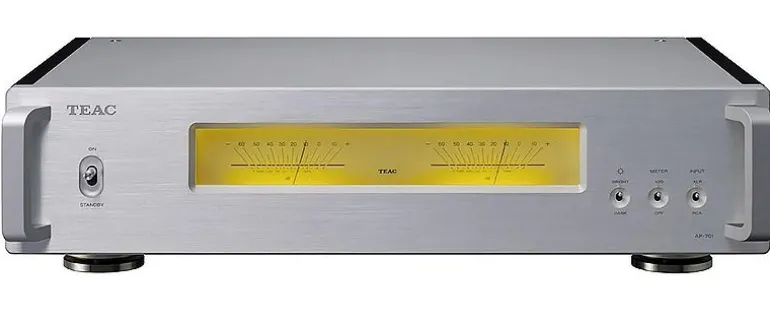

TEAC AP-701 Srebrny

Wzmacniacz mocy dual mono o w pełni zbalansowanej konstrukcji oraz dwa wykonane na zamówienie moduły wzmacniające Hypex Electronics Ncore

Nieograniczona dynamika dźwięku budzi podstawowe instynkty
AP-701 łączy wszystkie elementy pożądane we wzmacniaczu mocy na wysokim poziomie, tworząc nowy standard. Niezależne transformatory zasilające z rdzeniem toroidalnym o dużej pojemności, lewy/prawy, dyskretne wzmacniacze buforowe i dwa moduły Ncore zapewniają kompletną strukturę dual mono od wejścia do wyjścia. Co więcej, stopień wejściowy każdego kanału ma w pełni zbalansowaną konstrukcję, dzięki czemu dynamika sygnałów wejściowych jest wzmacniana, maksymalizując wrodzoną wydajność głośników. Obudowa składa się głównie z grubej na 3 mm płyty metalowej, ale ma elastyczną konstrukcję kontrolującą wibracje. Dzięki zastosowaniu przegubów z funkcjami zawieszenia częstotliwość wibracji całego urządzenia jest kontrolowana w celu uzyskania otwartego i żywego dźwięku.

Duża moc
Moduły wzmacniaczy mocy Hypex Ncore zapewniają wysoką wydajność  i znakomitą jakość dźwięku. Te dwa moduły wzmacniacza, które zostały dostrojone i zaprojektowane specjalnie dla TEAC, napędzają głośniki bez utraty oryginalnej ekspresji muzycznej, od delikatnego pianissimo do potężnego fortissimo.

Kontrola wibracji z elastycznej struktury
Przednie, boczne i tylne panele są zabezpieczone blachą o grubości 3 mm jako podstawowym materiałem. Następnie na styku panelu przedniego, bocznego, tylnego i górnego stosuje się przeguby zapewniające zawieszenie. Ta obudowa o elastycznej konstrukcji kontroluje wibracje całego urządzenia, aby umożliwić otwartą i żywą reprodukcję dźwięku.

Konstrukcja bez wentylatora
Pomimo dużej mocy wyjściowej tego wzmacniacza mocy, nie zastosowano w nim wentylatora. Udało się to dzięki odpowiedniemu rozplanowaniu rozmieszczenia podzespołów i rozmieszczeniu wlotów i wylotów powietrza. Ciepło jest dodatkowo rozpraszane dzięki zamocowaniu modułów wzmacniacza bezpośrednio do dolnego panelu. W połączeniu ze strukturą żeber w panelach bocznych ogranicza to gromadzenie się ciepła wewnątrz obudowy.

Kontrola wibracji
Pływająca konstrukcja utrzymuje transformatory, które mogą łatwo powodować wibracje, ‘oderwane’ od dolnego panelu. Kształt żeber panelu bocznego, które zapewniają odprowadzanie ciepło, został dostosowany tak, aby wyeliminować wibracje. Dodatkowo oryginalne nóżki TEAC, wykorzystujące nowy mechanizm, są przymocowane do dolnego panelu z odpowiednim luzem, a ilość śrub mocujących płytki drukowane do obudowy została zminimalizowana.

Liczne funkcje poprawiające jakość dźwięku
Trwałość obwodów wejściowych jest zapewniona dzięki zastosowaniu szczelin między poszczególnymi złączami. Bezpośrednie okablowanie bez złączy dostarcza sygnały wejściowe bezpośrednio do dyskretnych obwodów buforowych bez utraty ich przejrzystości.

Dane
Maksymalna moc wyjściowa:
260W + 260W (4Ω, 1kHz, JEITA)
170W + 170W (8Ω, 1kHz, JEITA)

Moc znamionowa:
230W + 230W (4Ω, 1kHz, THD 1%)
125W + 125W (8Ω, 1kHz, THD 1%)

Fizyczne
Pobór mocy [W]    210
Waga [kg]    9.9
Wymiar (szer. x wys. x głęb.) [mm]    444 x 111.3 x 348.2
Zasilanie    230 V, 50 Hz

Techniczne
Głośniki A/B
Kolor    Srebrny
Liczba kanałów    2
Pasmo przenoszenia [Hz]    10 – 50000
Stosunek sygnał/szum [dB] 110
Typ wzmacniacza    Cyfrowy
Zniekształcenia THD 1.0 %
Konstrukcja bez wentylatora, wychylne wskaźniki, Wyzwalacz 12 V do synchronizacji zasilania

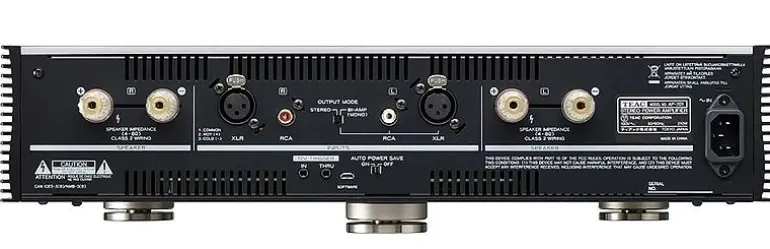

Złącza
Analogowe wyjście audio

Wejście audio
Zbalansowane złacza XLR (HOT: 2) x 1 para
– Czułość wejścia: 1.6V
– Impedancja wejściowa: 64kΩ (tryb STEREO ) / 32kΩ (tryb BI-AMP)

Niezbalansowane złącza RCA (pozłacane): × 1 para
– Czułość wejściowa: 1,6V
– Impedancja wejściowa: 32kΩ (w trybie STEREO) / 16kΩ (w trybie BI-AMP)

Wyjścia głośnikowe
Zakręcane × 1 para (złota płytka, kompatybilne z wtykiem bananowym)
Kompatybilna impedancja głośnika: 4Ω do 8Ω
